一、概述
HXGN-12鎧裝固定式交流金屬封閉開關設備(以下簡稱開關柜)是我公司自行設計、研制而成的新-代高壓電器成套產品符合國家標準GB3906《3~35kv交流金屬封閉開關設備》和電力部DL/T404《戶內交流高壓開關柜訂貨技術條件》的要求也滿足國際標準IEC60298《kV以上25kV以下交流金屬封閉開關設備和控制設備》的要求。
該產品吸收了國外的先進技術，針對目前我國現有同類開關柜在運行中發生的事故率較高和體積龐大等問題而自行設計研制的,具有柜體體積小(僅普通開關柜體積的50%)，斷路器性能好，可靠性高，“五防”聯鎖機構可靠、簡單等優點。

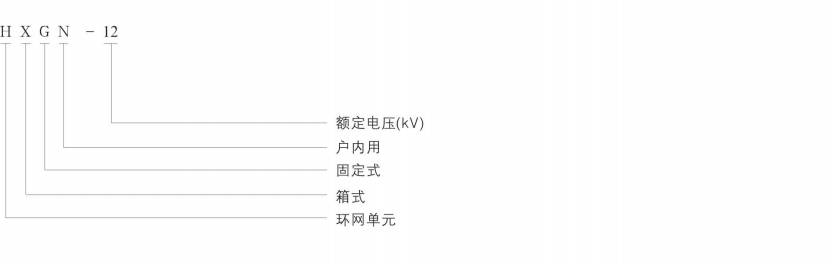

二、型號及其含義
三、使用環境條件
1、正常使用條件
a.環境溫度：最高不超過+40℃;最低不低于-15℃；
b.環境濕度：相對濕度:日平均值不超過95%，月平均值不超過90%;水蒸氣壓:日平均值不超過2.2kPa，月平均值不超過1.8kPa；
c.海拔高度：產品適用在12kV時，海拔不超過1000m;產品適用在7.2kV時，海拔不超過3000m；
d.周圍空氣沒有明顯地受到塵埃、煙、腐蝕性或可燃氣體、蒸氣或鹽霧的污染；
e.來自開關設備和控制設備外部的振動或地動是可以忽略的；
f.在二次系統中感應的電磁干擾的幅值不超過1.6kV；
2、特殊使用條件
在超過GB/T11022和本使用說明書規定的正常環境條件下使用時，由用戶和制造廠協商。
四、產品結構
開關柜為金屬封閉式結構，柜體骨架由鋼板折彎后組裝和鋼板焊接而成，柜內分斷路器室、主母線室、電纜室、儀表室等。
開關柜的頂部為母線室，母線室前面為二次元件室，柜中部為斷路器室，并在左側設置隔離開關操作聯鎖機構，后側裝有電流互感器和照明裝置等，柜下部為電纜室，并可裝避雷器等。

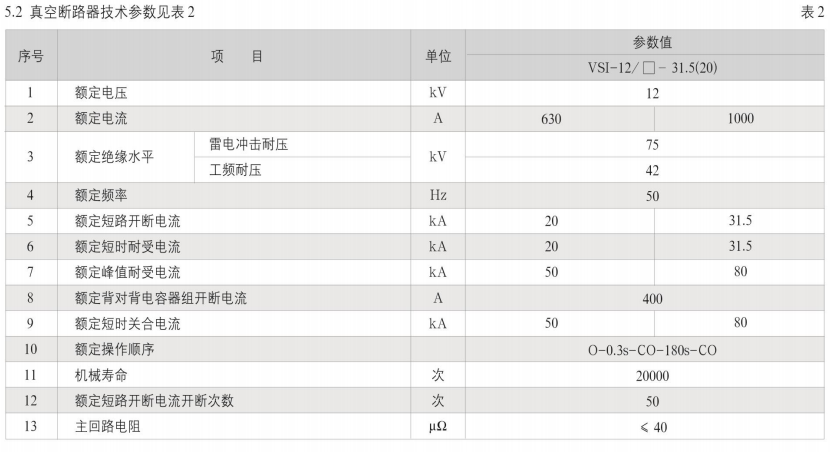

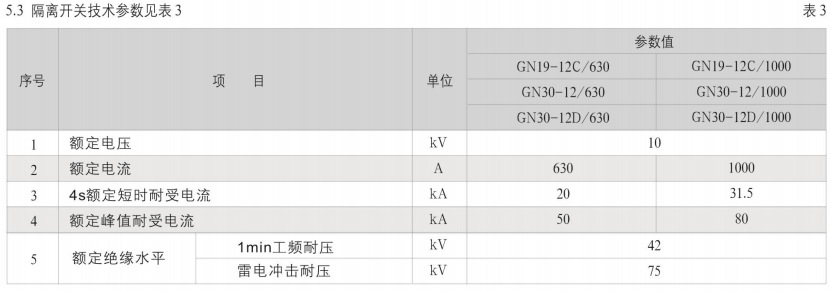

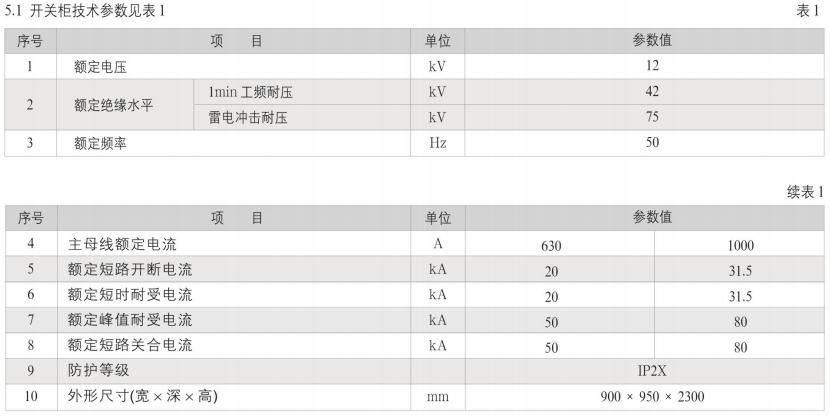

五、技術數據
六、訂貨須知
訂貨時用戶須提供下列資料：
1、主接線方案編號及單線系統圖、排列圖；
2、二次回路方案編號及單線系統圖、排列圖；
3、開關柜的電器元件的型號、規格、數量；
4、主母線型號規格材質，用戶無要求時，按制造廠規定供應；
5、開關柜使用在特殊環境條件時，應在訂貨時提出；
6、需要附件、備件時，應提出其種類和數量。
