一、適用范圍
MNS低壓抽出式成套開關設備（以下稱開關柜）是-種全組裝式低壓開關設備，它結構靈活、模塊化、多功能、性能可靠安全。適用于冶金、石油、化工、工礦企業及基礎設施等領域中，作為三相交流頻率為50(60)Hz，額定工作電壓380V(400V)、(660V)，額定電流4000A以下的發、供電系統中的配電、電動機集中控制等所有低壓系統中。
開關柜是經過全面型式試驗，并通過國家強制性產品3C認證。該產品符合GB7251.1《低壓成套開關設備和控制設備》IEC60439-1《低壓成套開關設備和控制設備》等標準。

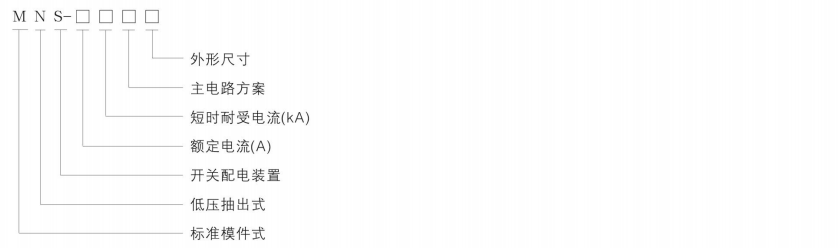

二、型號及其含義
三、正常使用條件
1、周?chē)諝鉁囟炔怀^(guò)40℃，且在24h內測得的平均值不超過35℃，最低周?chē)諝鉁囟?5℃；
2、安裝場地的海拔高度不超過2000m；
3、周?chē)諝鉀](méi)有明顯地受到塵埃、煙、腐蝕性和可燃性氣體、蒸氣或鹽霧的污染；
4、大氣條件：空氣清潔，在最高溫度為+40℃時，其相對濕度不得超過50%。在較低溫度時，允許有較大的相對濕度。
例如：+20℃時相對濕度為90%。但應考慮到由于溫度的變化，有可能會偶然地產生適度的凝露。
5、設備安裝時與垂直面的傾斜度不超過5°；
6、設備應安裝在無劇烈振動和沖擊的地方。
注：用戶有特殊要求時可與我公司協商解決。
四、結構特點
產品設計充分考慮了廣大電力用戶及設計部門的要求，能滿足不斷發展的電力行業對增容動力集中控制、方便安裝維修縮短事故處理時間等需要、安全、經濟、合理、可靠。產品具有接通能力強、分?jǐn)嗄芰Ω?、?dòng)穩定性好、電氣方案靈活、組合方便、系列性和實用性強、結構新穎等特點，是國內低壓固定式開關柜更新產品。同時可與抽屜柜聯拼，混合使用。
基本結構：
開關柜柜體結構是由型材（模數E=25mm）裝配組成。由于采用鎖緊自攻螺釘和8.8級高強度螺栓作聯接，因而柜體精度高則性好。柜體外形及內部分離。

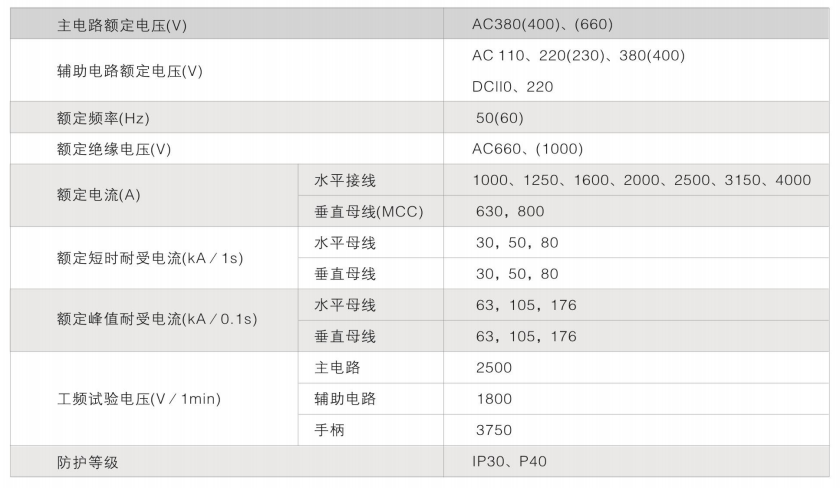

五、主要技術參數

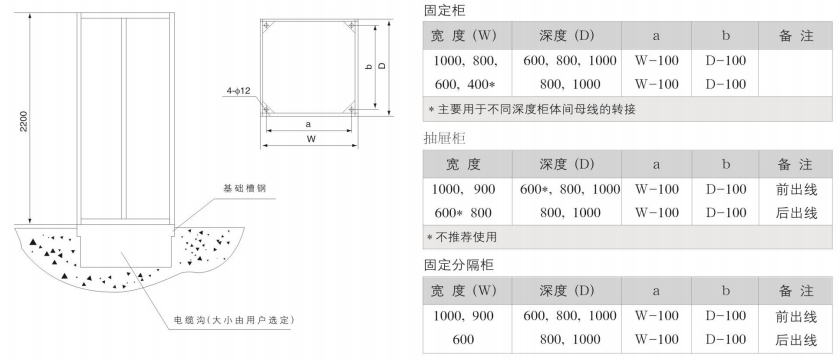

六、外形安裝尺寸
七、產品成套性
供貨時應提供下列文件和附件：
1、合格證；
2、裝箱單；
3、使用說明書；
4、出廠檢驗報告；
5、有關電氣圖紙；
6、柜門鑰匙、操作手柄合同規定的備品配件；
7、主要元件的安裝使用說明書。
八、訂貨須知
訂貨時應提供下列資料；
1、主電路系統方案圖；
2、輔助電路電氣原理圖；
3、柜內元件清單（包括元器件型號、名稱、規格、數量）；
4、開關柜平面布置圖；
5、柜體顏色（如無要求按本公司標準供給）；
6、所需備品備件清單；
7、與產品正常使用不符的其它特殊要求。
